扭列特水浸超声扫描显微镜
设备简介
超声C扫描成像检测系统，用于对材料科学、加工工艺、焊接工艺等产品的内部缺陷检测，利用伺服运动控制系统带动超声换能器，对产品进行水浸C扫描检测，全波列采集超声波信号，利用成像算法和数据图像处理功能，对产品内部的缺陷进行有效识别，得到内部清晰图像，并统计分析缺陷位置、形状和尺寸，生成自定义报告，能检测出气孔，裂纹、夹杂、和分层等缺陷。
本视频由上海扭列特实业有限公司型号为“UTC-W20”的一款超声波扫描仪器进行扫描拍摄。
01 性能指标
-
检测范围：
该系统的检测范围广泛，可以应用于不同尺寸和形状的物体。常规4轴，可以扩展至8轴，有些工件例如发动机叶片可以使用机械手6轴进行曲面跟踪。 -
精度：
该系统的检测精度高，可以检测出微小的缺陷和内部结构变化。传感器分辨率0.1um或者0.05um，运动的重复定位精度±1um。 -
扫描速度：
该系统的扫描速度快，可以在短时间内完成大面积的检测。运动速度最高可达1000mm/s。 -
图像质量：
该系统的图像质量清晰，能够清晰地展示出物体的内部结构和缺陷。例如300*300mm的面积，图像像素高达30000*30000。 -
可靠性：
该系统的可靠性高，具有稳定可靠的硬件和软件系统。一体化设计，操作方便快捷；模块化结构，整体稳定性高。
02 技术先进性
- 采用高精度超声波探头和先进的信号处理技术，能够获取更加准确、可靠的检测数据。
- 利用计算机图像处理技术，可以将检测数据转化为清晰的C扫描图像，方便用户进行解读和分析。
- 该系统具有自动化和智能化特点，能够自动完成检测、分析和生成报告等任务，减少了人工操作和人为误差。
- 该系统还具有远程监控和网络化功能，方便用户对多个设备和现场进行远程管理和控制。
03 软件的独特性

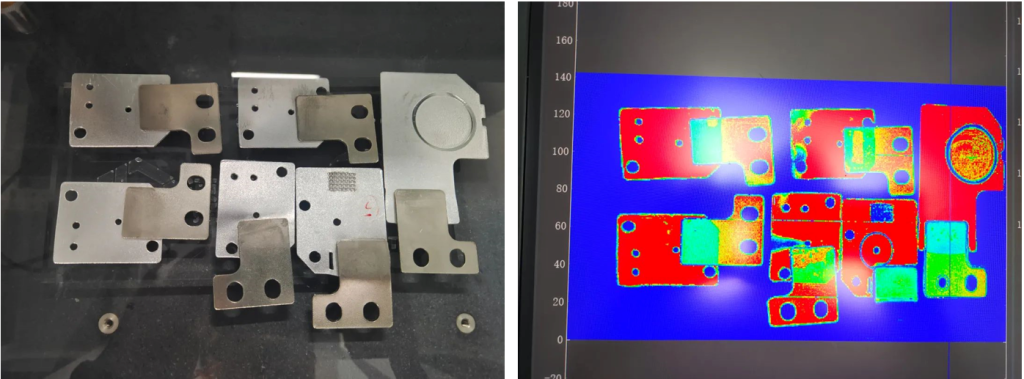

04 样品检测结果

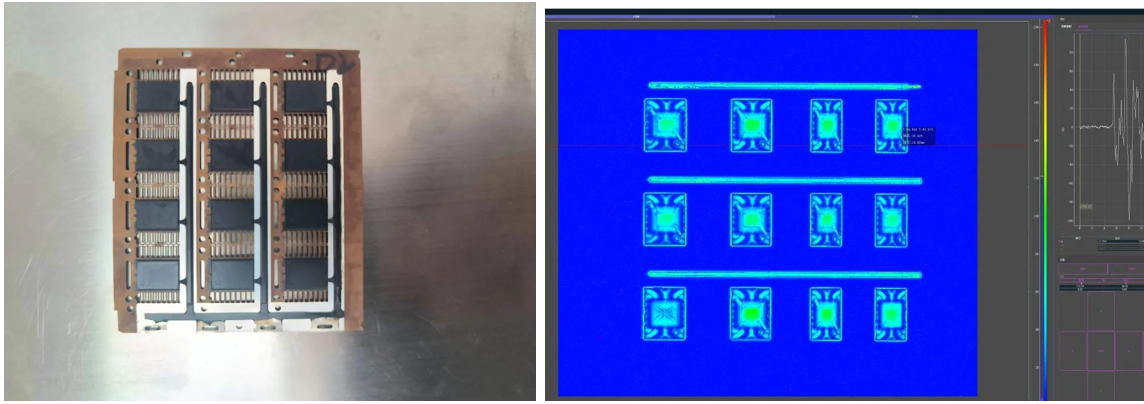

芯片的内部缺陷检测

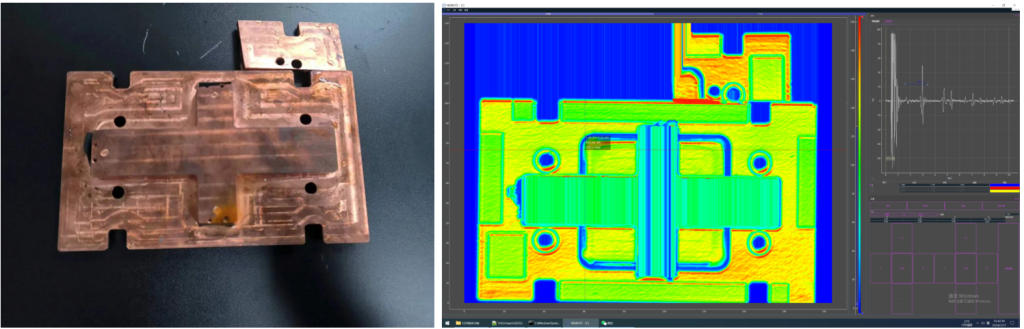

铜材质的水冷板内部检测
